1. Освещение светодиодными лентами. Управление на ATMega8

  2. ATMega8

    LED strip

Этот совсем простой контроллер помогает разобраться с освещением на 7 полках в мастерской. Освещение сделано на 12-ти вольтовых светодиодных лентах. Каждую полку освещает 70 см отрезок ленты. Один такой отрезок потребляет окол 300 мА.

Алгоритм работы контроллера совсем простой. Первой кнопкой свет включается и выключается. Второй кнопкой ленты переключаются по кругу. Если оставить свет гореть, то через полчаса он выключится сам. При выключении запоминается последняя горевшая лента. Если всключить свет второй кнопкой, то включается вторая лента (это моя самая рабочая полка).

При первом включении питания все ленты по очереди быстро включаются для проверки (больше для красоты).

Вот, практически и всё.

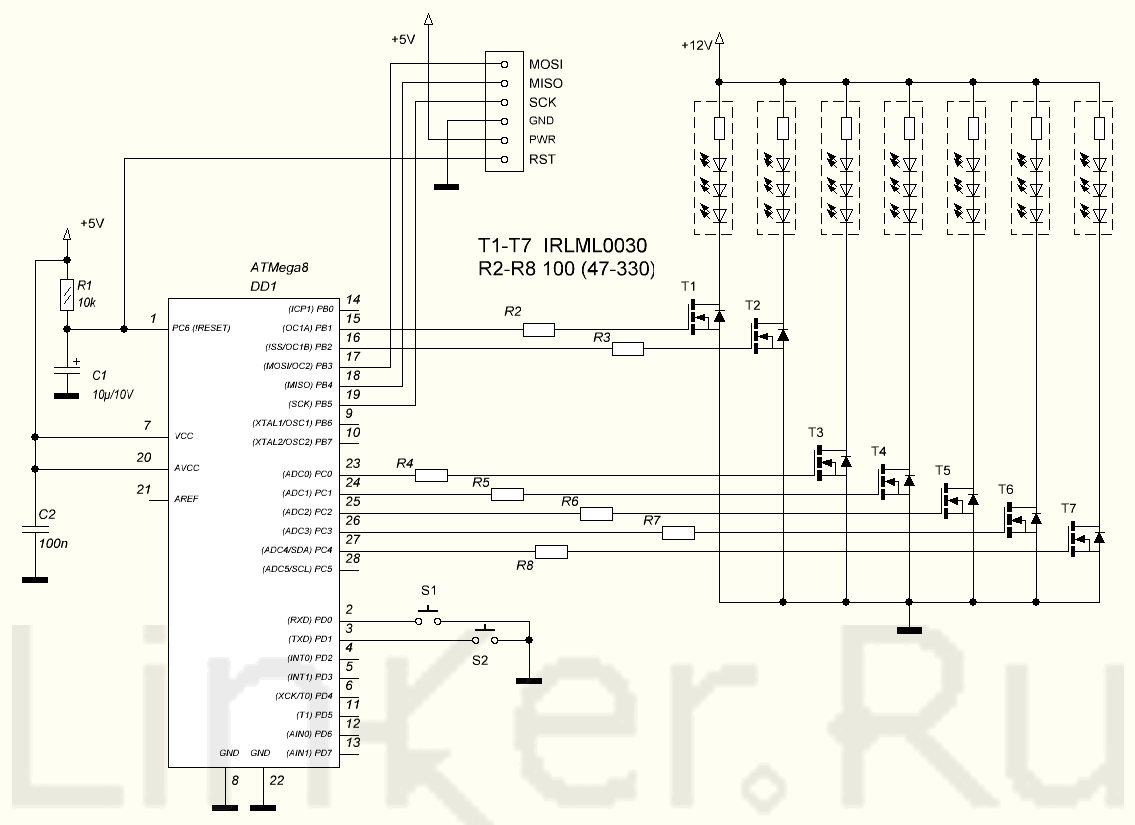

Принципиальная схема контроллера

Принципиальная схема

Печатная плата

Печатная плата

Печатная плата в формате .lay: (доступно зарегистрированным пользователям)

В печатной плате есть небольшая ошибка - шаг между ножками разъемов для подключения лент и питания случайно сделан нестандартный, поэтому если кто-то захочет повторить, плату надо подправить под свои разъёмы.

Симуляция в протеусе

Файл для симуляции в протеусе: (доступно зарегистрированным пользователям)

Прошивка

Версия v1.0 от 20.02.2016: (доступно зарегистрированным пользователям)

Фюзы для меги необходимо выставить следующие:
H-Fuse: 0xD9
L-Fuse: 0xD1

Частота внутреннего генератора при таких фюзах - 1MHz.

Даташиты
